出国自建 VoIP（三）：三汇 SMG4004 网关对接 FreePBX

本文讲语音网关侧。不同固件菜单名称可能略有差异，但核心都是：SIM 卡正常、网关整机注册 FreePBX、呼入呼出路由打通。

设备与限制

旧款 SMG4004-4LC 常见特点：

• 4 个 SIM 卡槽；
• 可做 GSM/GOIP 语音网关；
• 部分老硬件只支持 2G 通话和短信；
• 支持 SIP 注册到 PBX；
• 短信可通过 HTTP API、SMTP、SMPP 或设备自带接口处理，具体看固件。

使用前先确认本地运营商还支持设备可用的制式。很多地区 2G 退网后，老设备会出现可识别 SIM 但无法稳定驻网的问题。

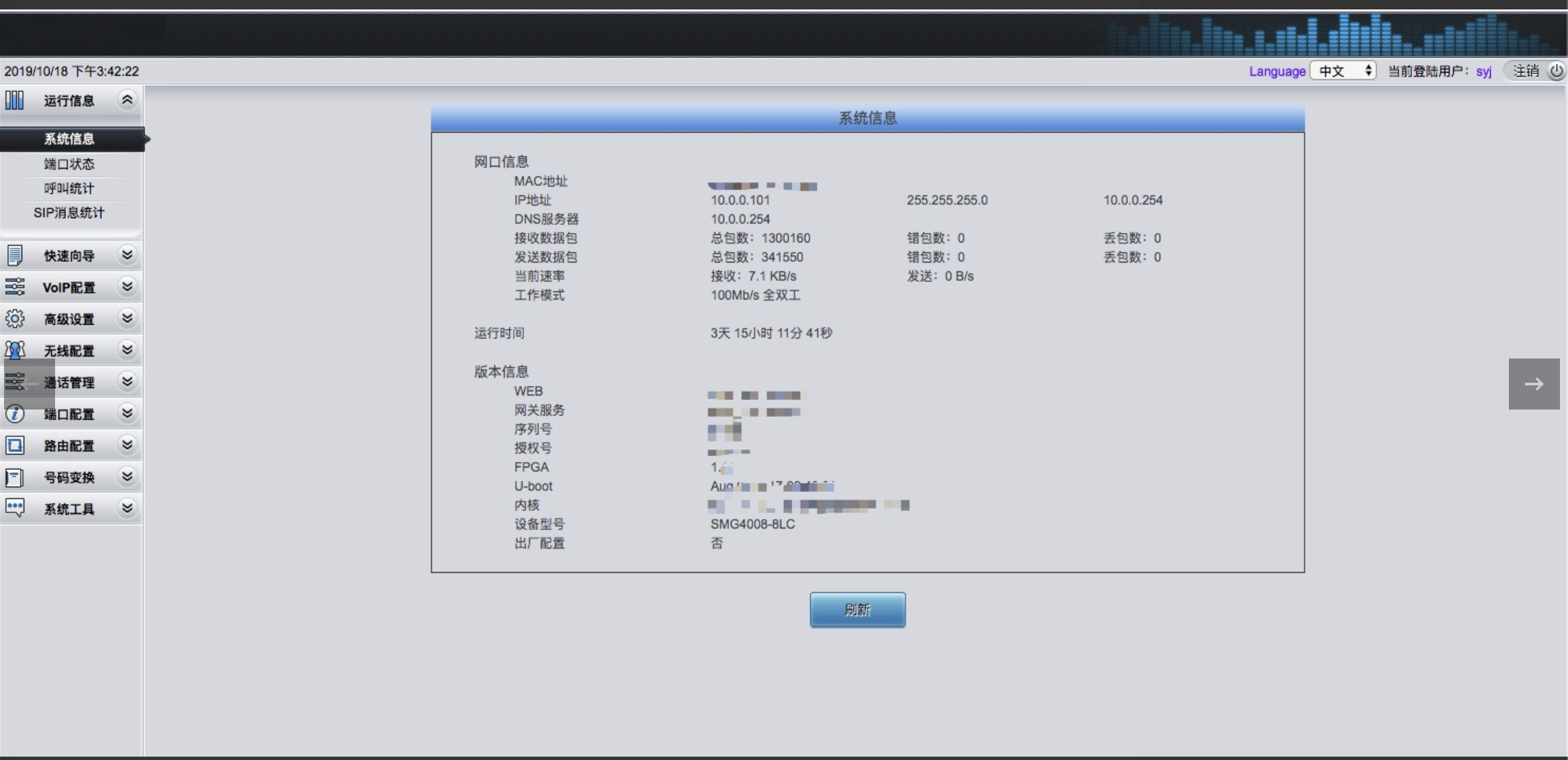

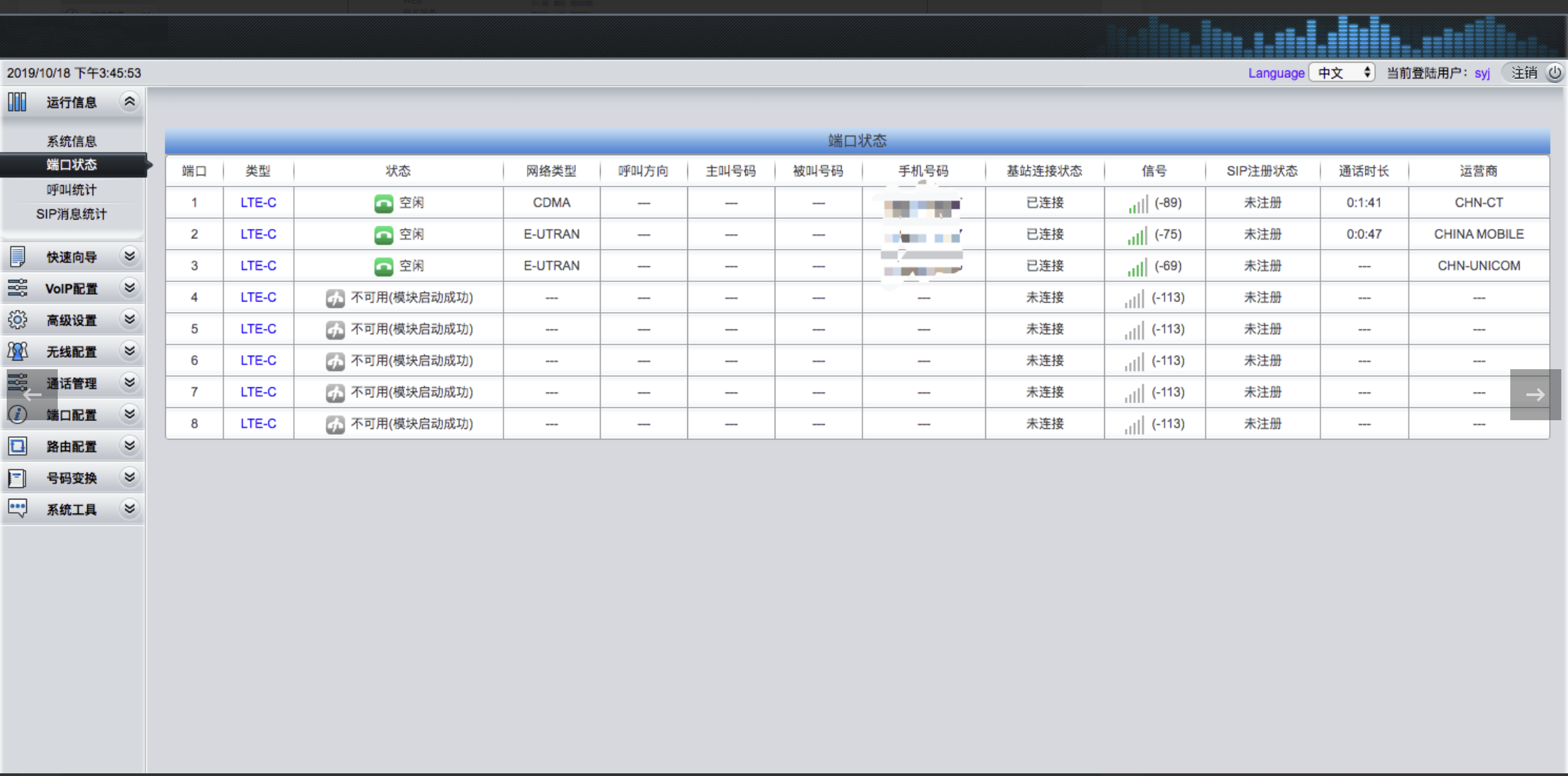

旧文中的设备和卡槽界面截图：

网络规划

示例：

网关后台、FreePBX 后台和 SIP 信令都建议只放在内网或 VPN 内，不要直接暴露公网。

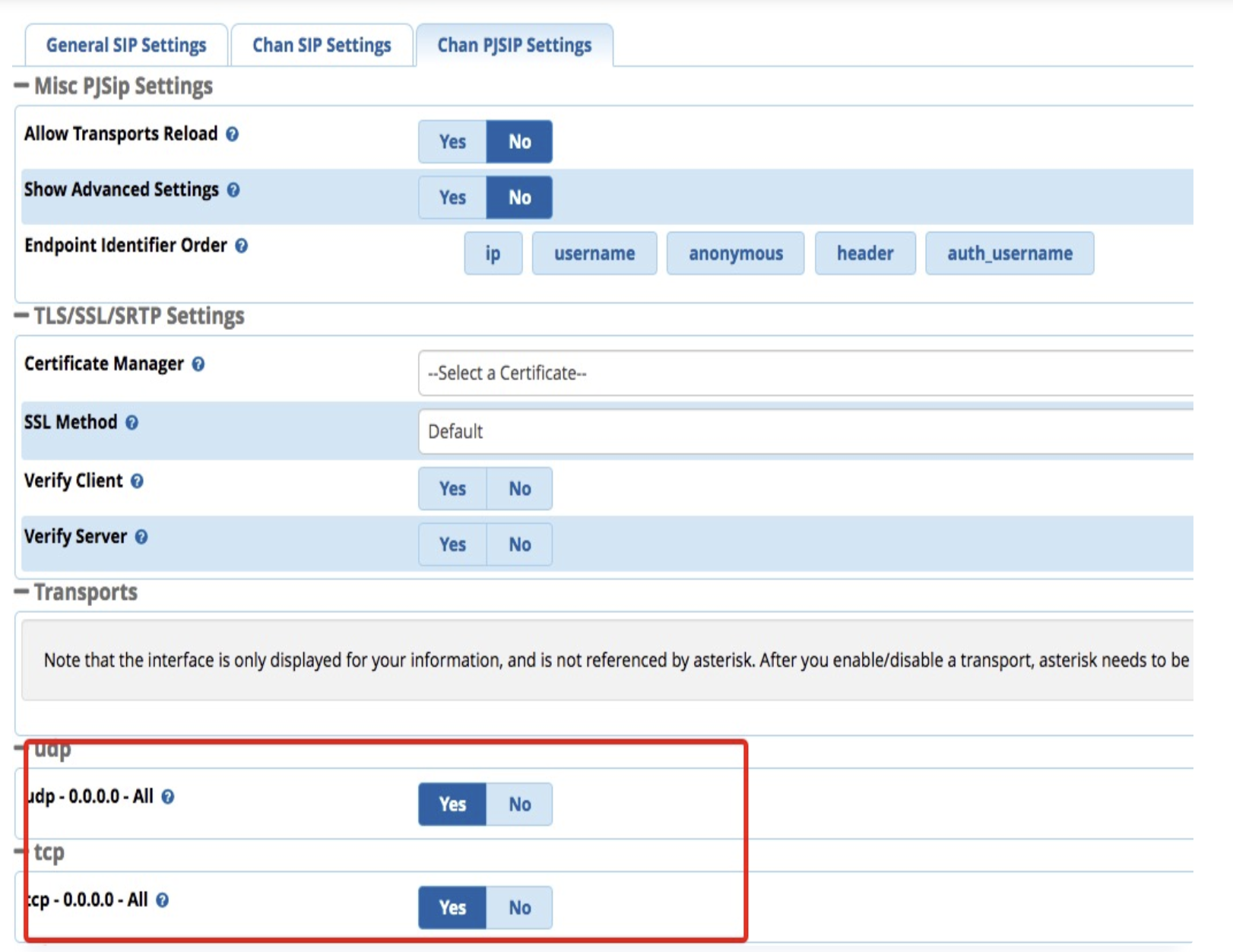

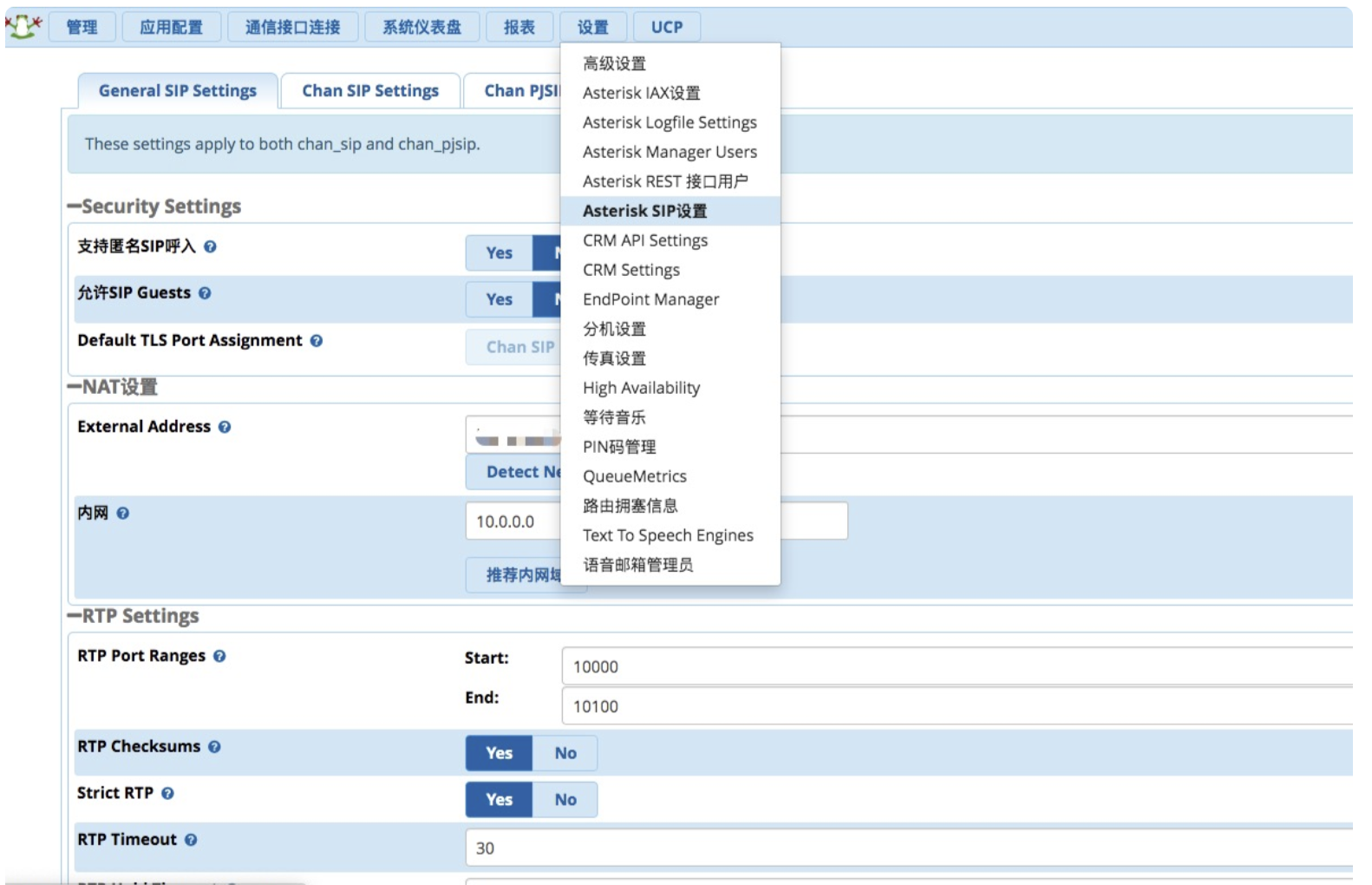

FreePBX 侧先确认基础页面和 SIP 端口设置无误：

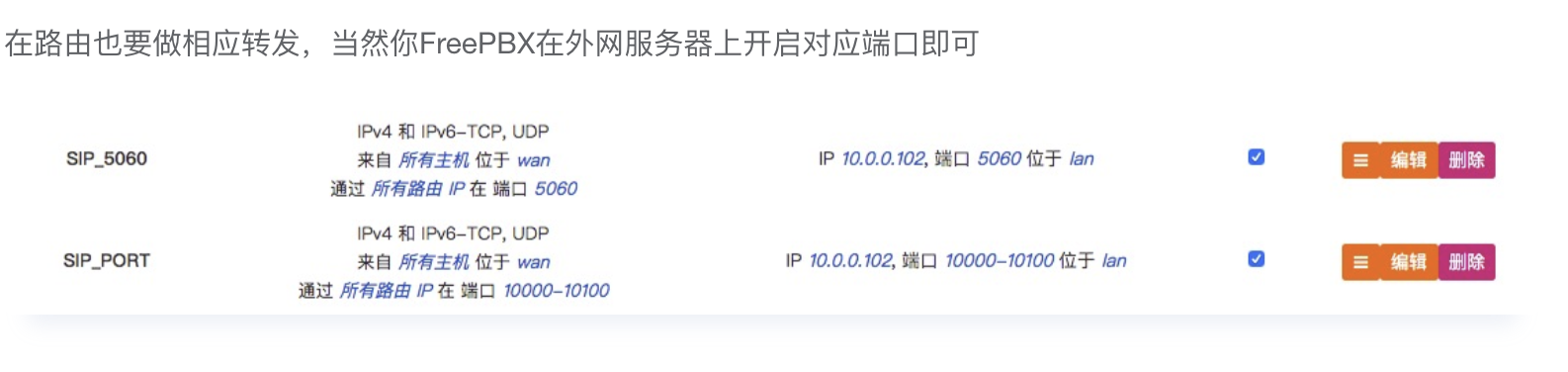

如果前面有软路由或防火墙，也要确认 SIP 与 RTP 所需端口已经在内网策略里放行：

升级固件

旧设备到手后，第一步不是接 PBX，而是确认固件版本。

建议检查：

1. 设备型号是否和固件完全匹配。
2. 是否支持当前 SIM 卡运营商网络。
3. 是否有短信 API 或短信转发相关功能。
4. 升级前导出当前配置。

固件升级失败可能导致设备不可用，所以不要跨型号刷，也不要在不稳定供电环境下升级。

SIM 卡检查

插卡后先在网关后台确认：

• 卡槽识别正常；
• 信号强度正常；
• 运营商注册成功；
• 能看到号码或 IMSI；
• 单卡手动测试呼出成功；
• 外部手机拨入该 SIM 卡能触发网关呼入。

如果这一步不通，FreePBX 配再好也没用。先解决 SIM、天线、制式、信号和运营商限制。

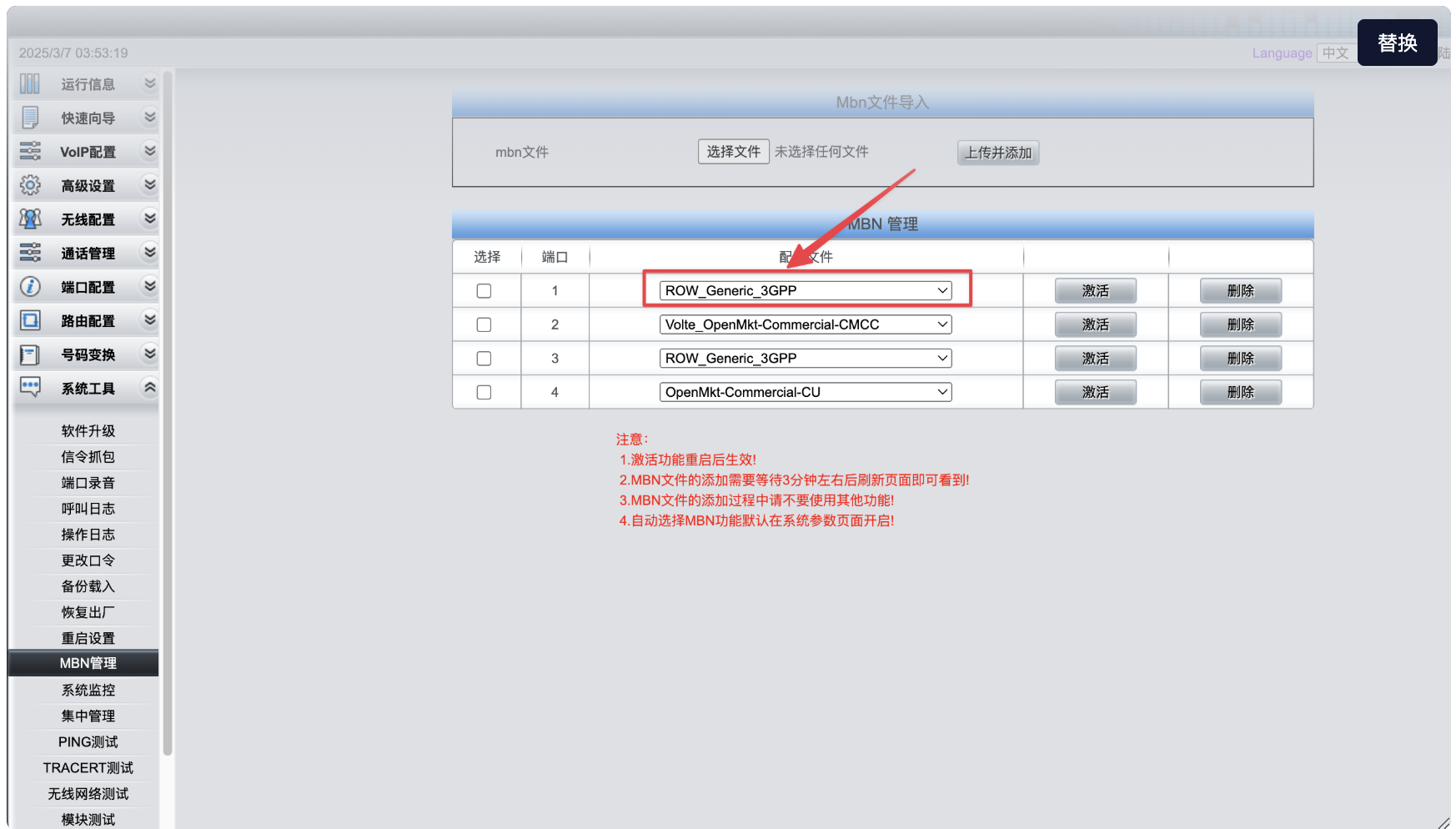

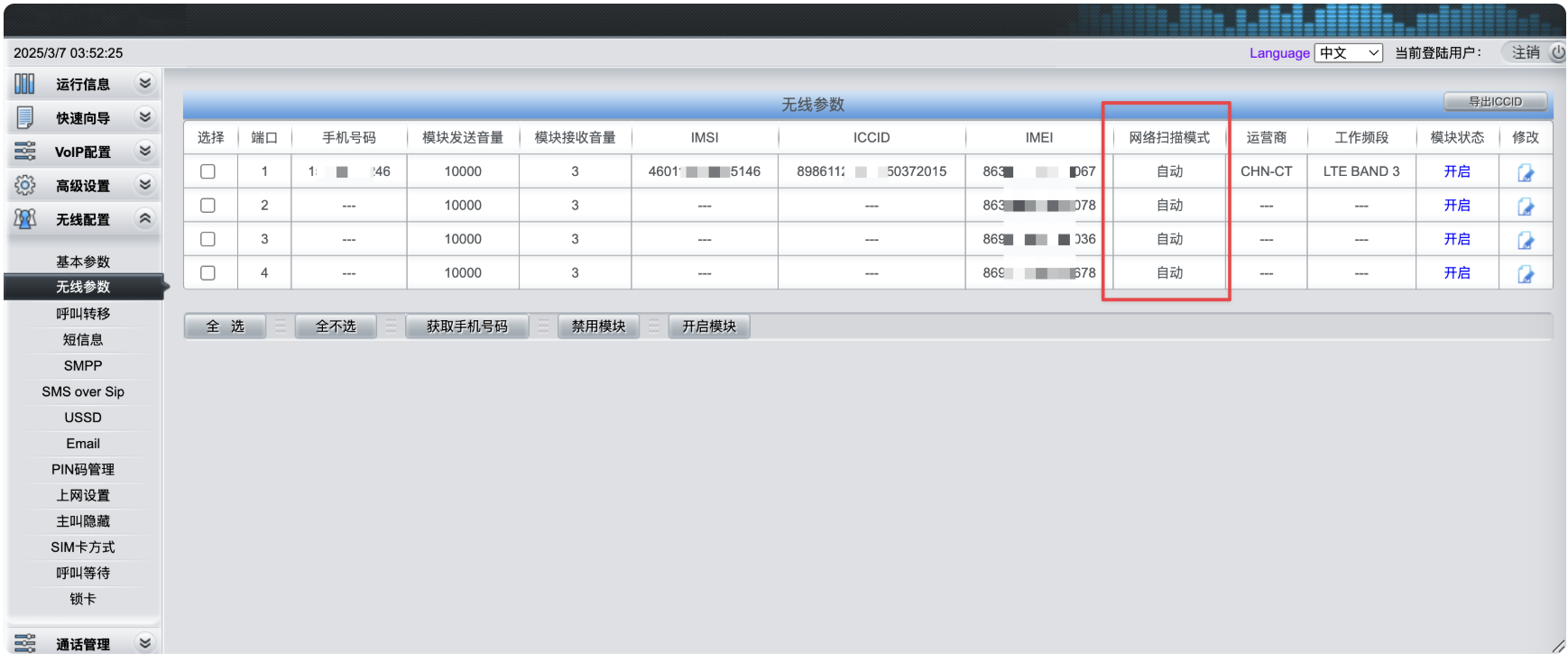

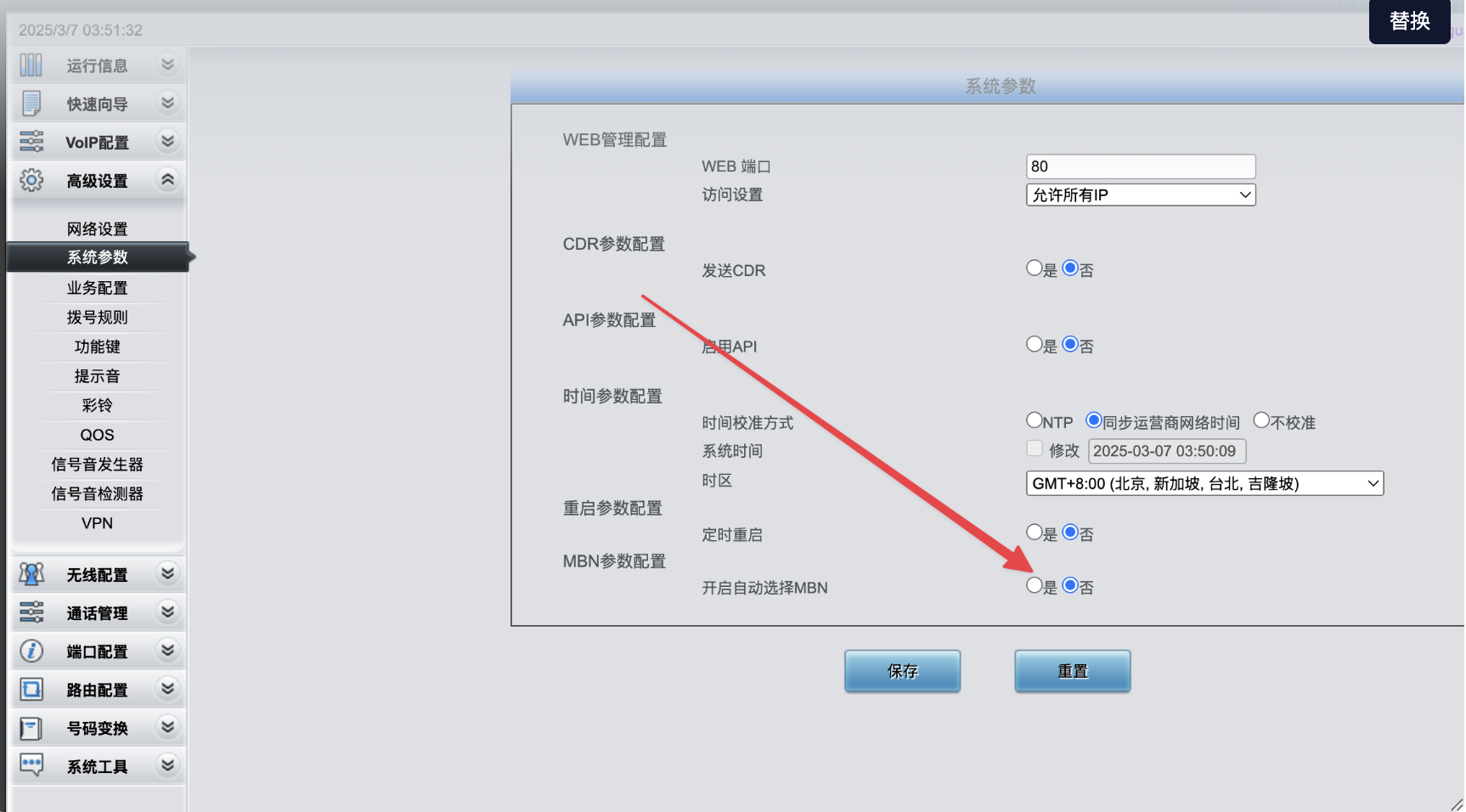

SMG4004 测试呼叫相关界面参考：

注册到 FreePBX

在 FreePBX 里提前准备好 chan_sip 中继，例如：

host=dynamic
port=5160
type=peer
secret=CHANGE_TO_A_LONG_RANDOM_PASSWORD
context=from-pstn
dtmfmode=rfc2833
insecure=no
qualify=3000

然后到 SMG4004 后台的 SIP 注册页面，选择整机注册或网关注册，不建议一开始按每个端口分别注册。填写：

保存后回到 FreePBX 控制台查看是否注册：

asterisk -rvvv
sip show peers

如果看到网关对应 peer 为 OK 或可达，说明 SIP 注册基本成功。

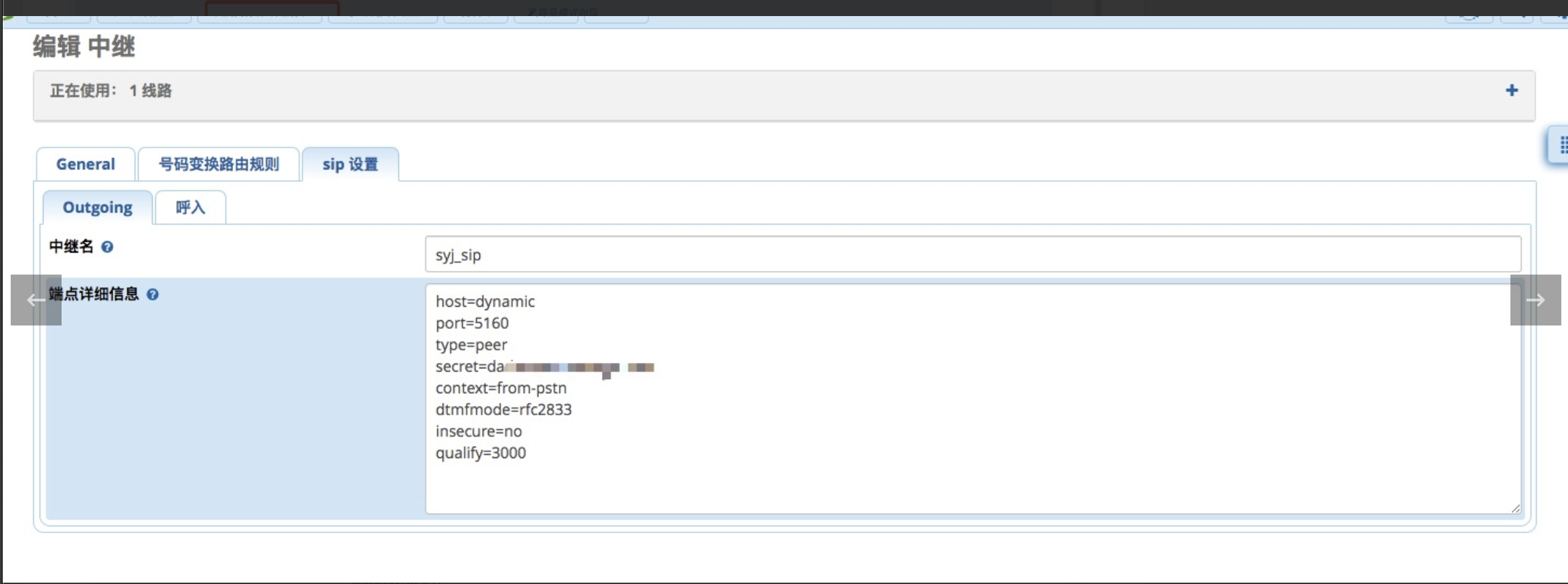

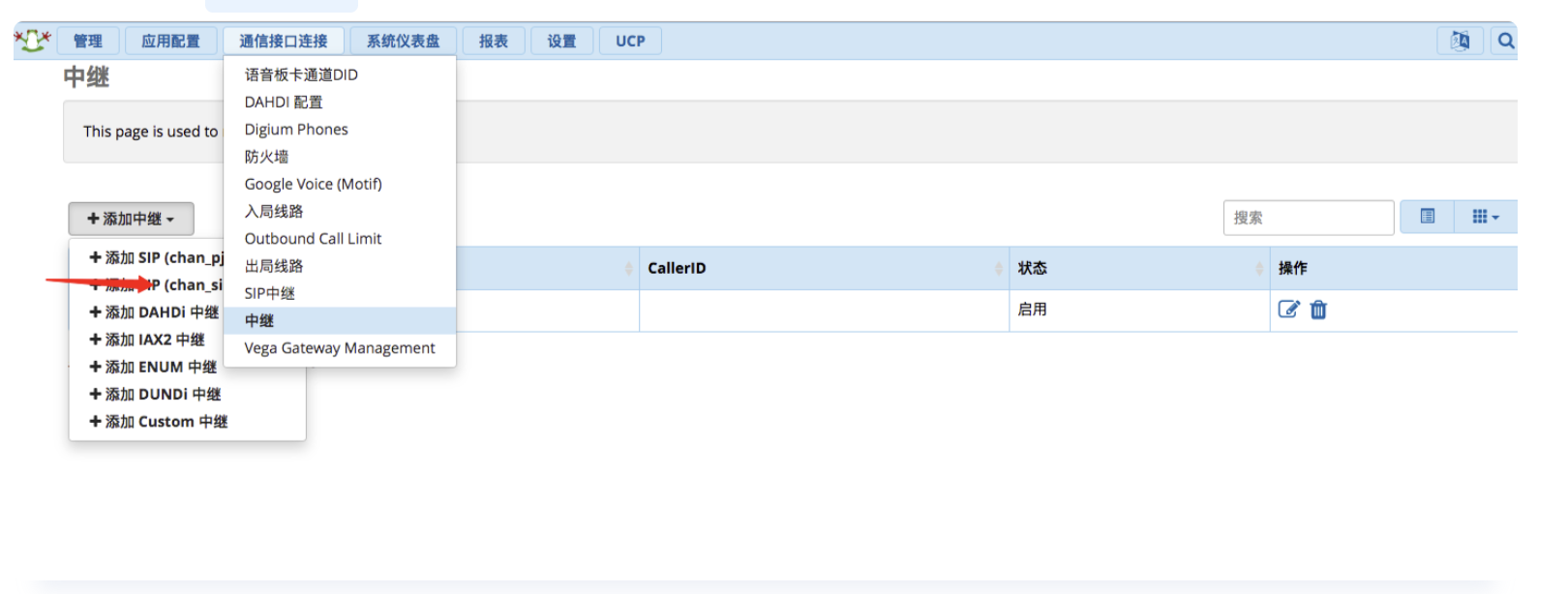

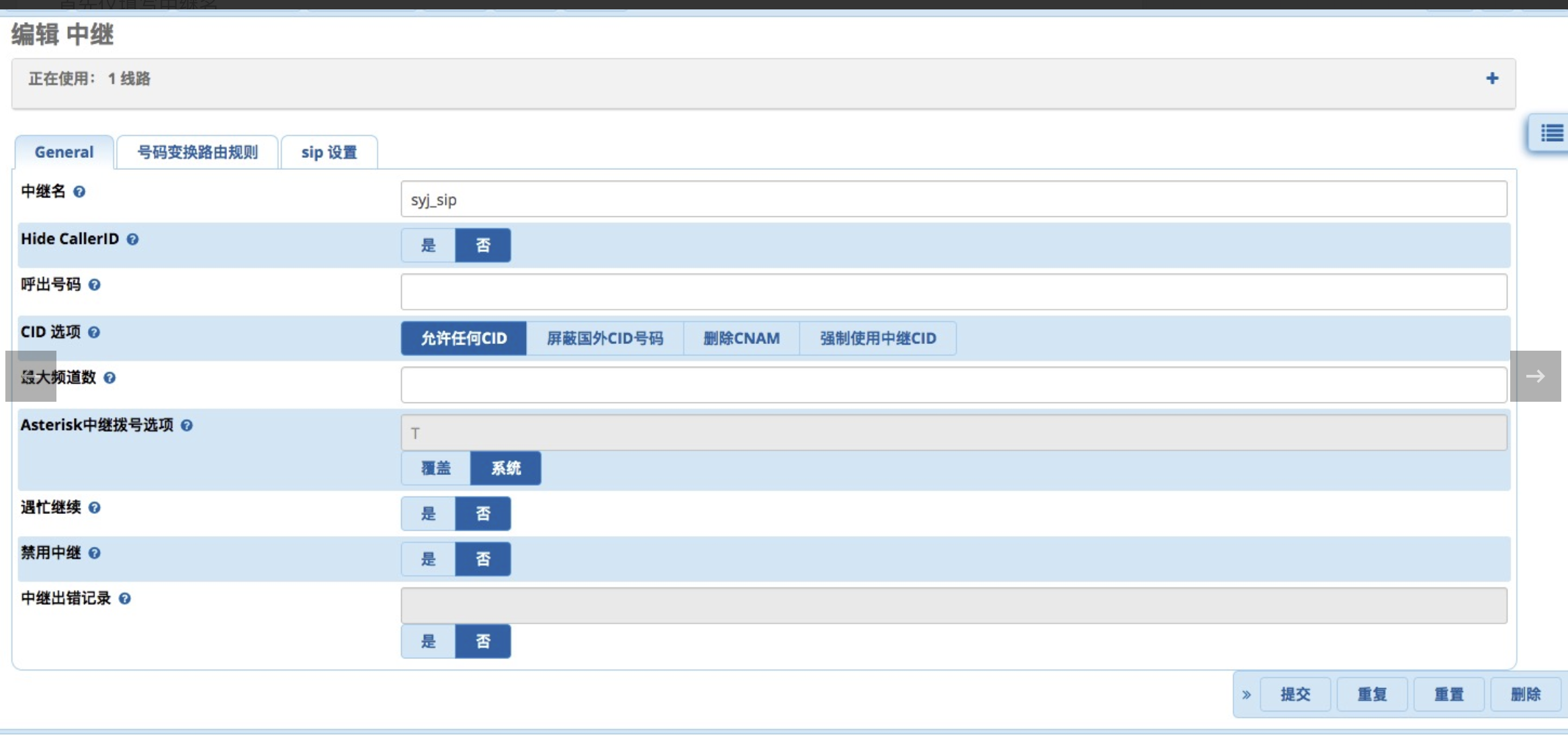

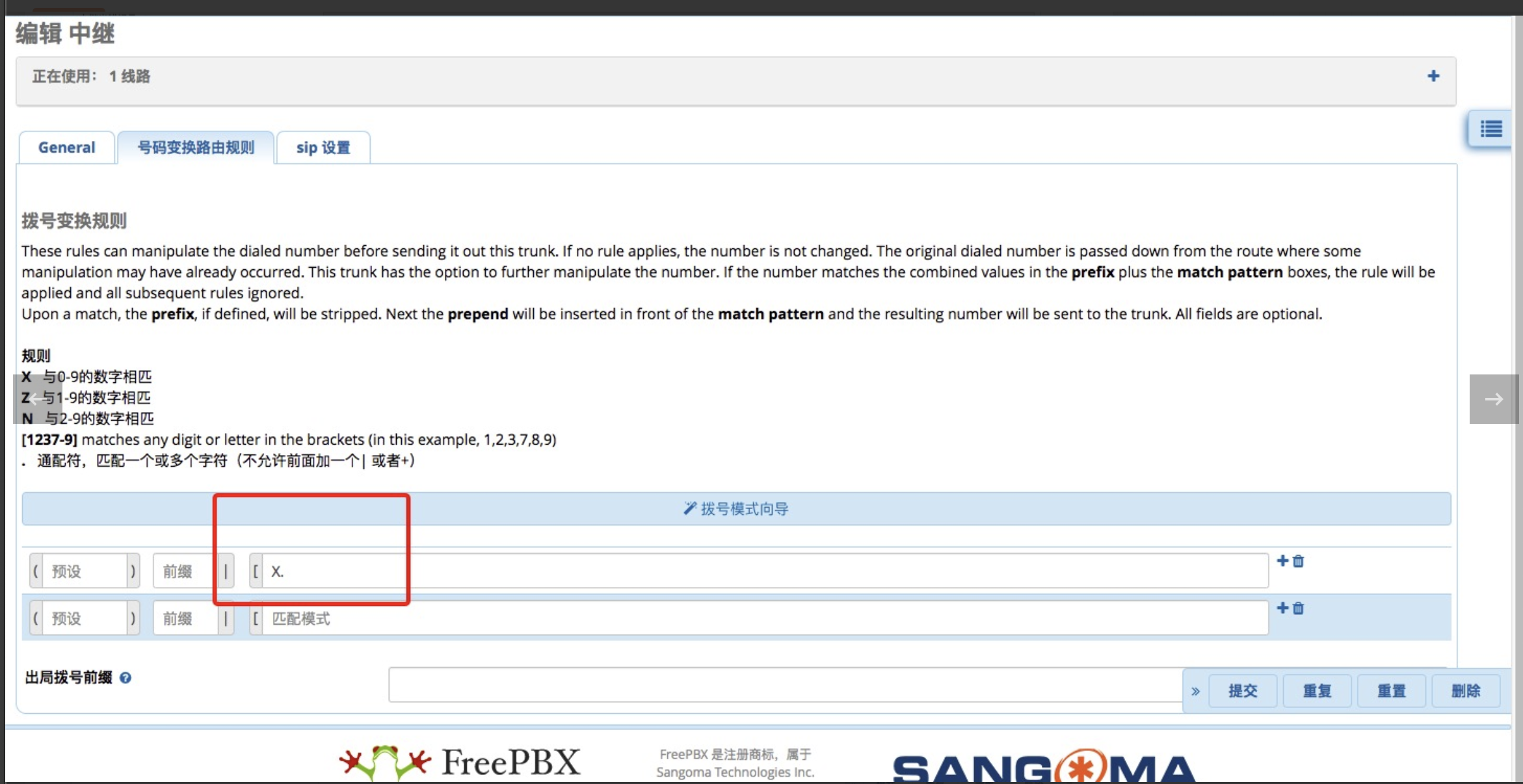

FreePBX 创建中继时可以对照下面几张旧文截图：

呼出路由

呼出路径是：

SIP 分机 -> FreePBX 出站路由 -> SMG4004 中继 -> SIM 卡 -> 被叫号码

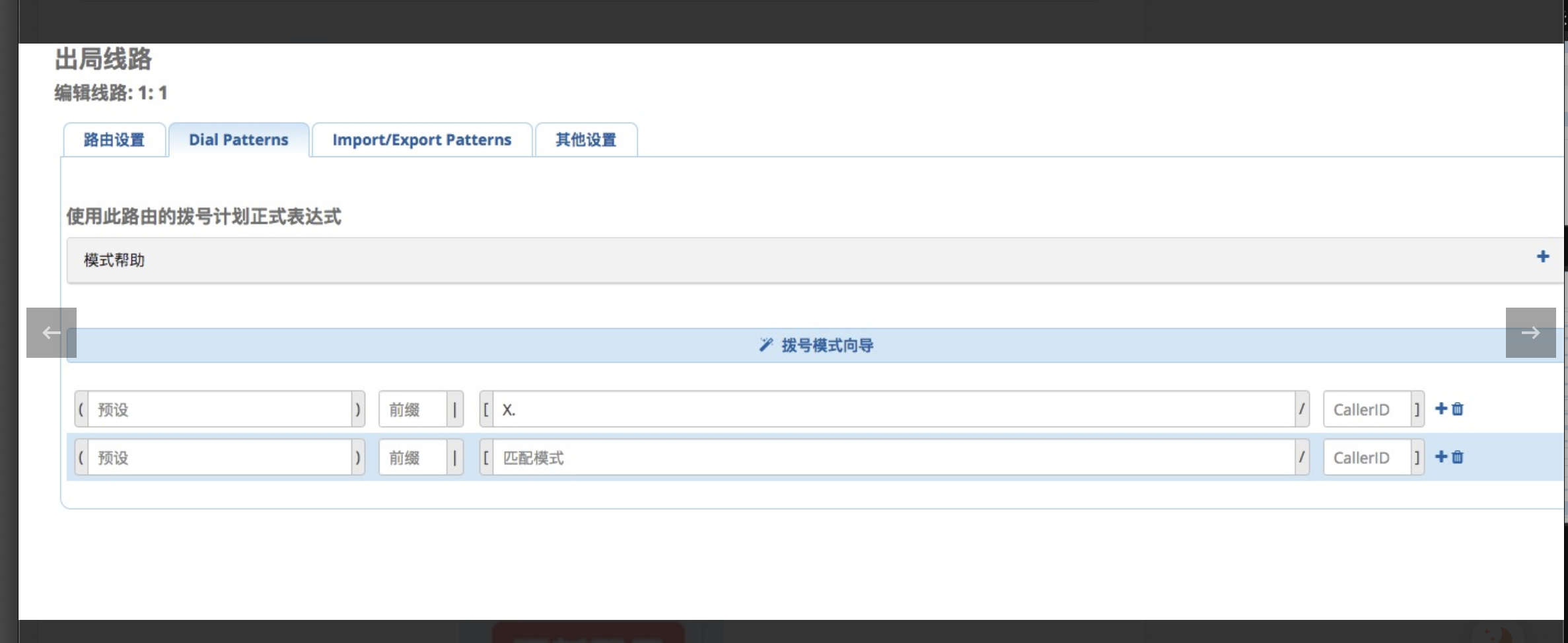

FreePBX 出站路由可以先用最简单的 X. 规则，确认从分机直接拨手机号能送到网关。

网关侧通常需要配置：

• IP/Tel Routing；
• SIP to Mobile；
• Outbound Route；
• Call Route；
• Port Group。

名称因固件不同会变，但逻辑是把来自 FreePBX 的 SIP 呼叫送到一个或多个 SIM 卡口。测试阶段可以先固定走第 1 个卡口，稳定后再做轮询或分组。

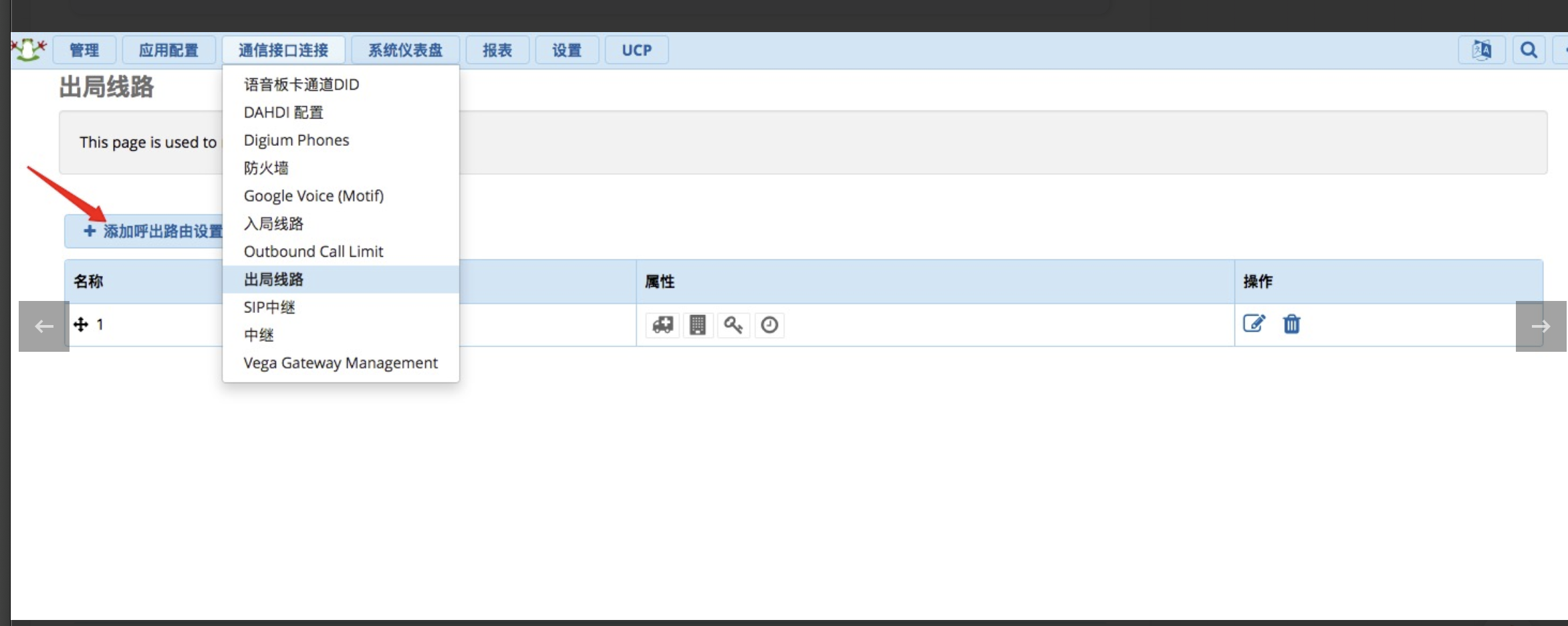

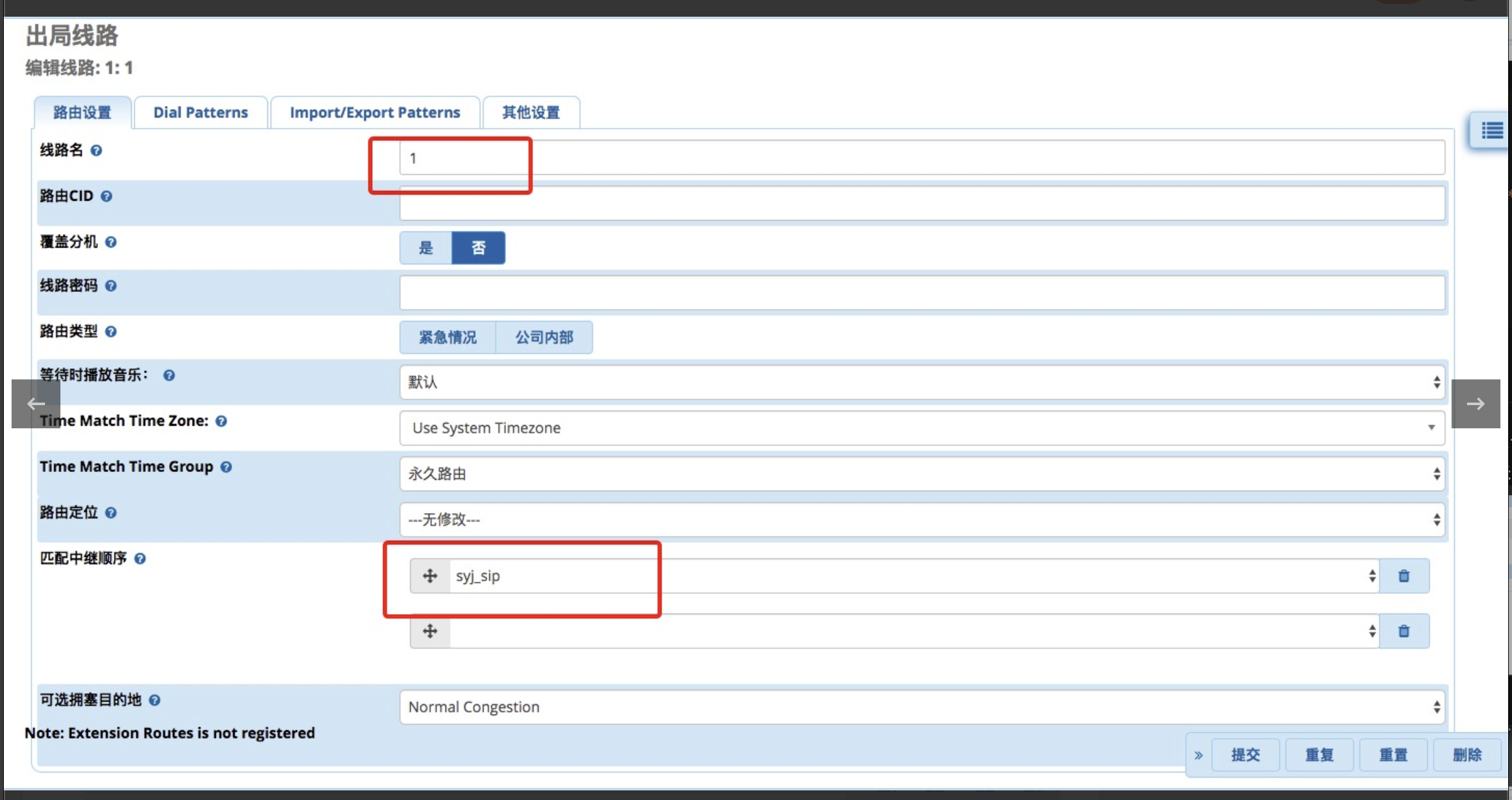

出站路由旧文截图：

呼入路由

呼入路径是：

外部电话 -> SIM 卡 -> SMG4004 -> FreePBX 中继 -> 入站路由 -> SIP 分机

网关侧要把移动网络来电送到 FreePBX 的 SIP Server。FreePBX 侧则用入站路由把呼叫送到某个分机或 Ring Group。

测试建议：

1. 用外部手机拨 SIM 卡号码。
2. 观察 SMG4004 是否显示来电。
3. 观察 FreePBX 是否有 inbound call 日志。
4. 观察 SIP 软电话是否振铃。

FreePBX 控制台可以实时看日志：

asterisk -rvvv

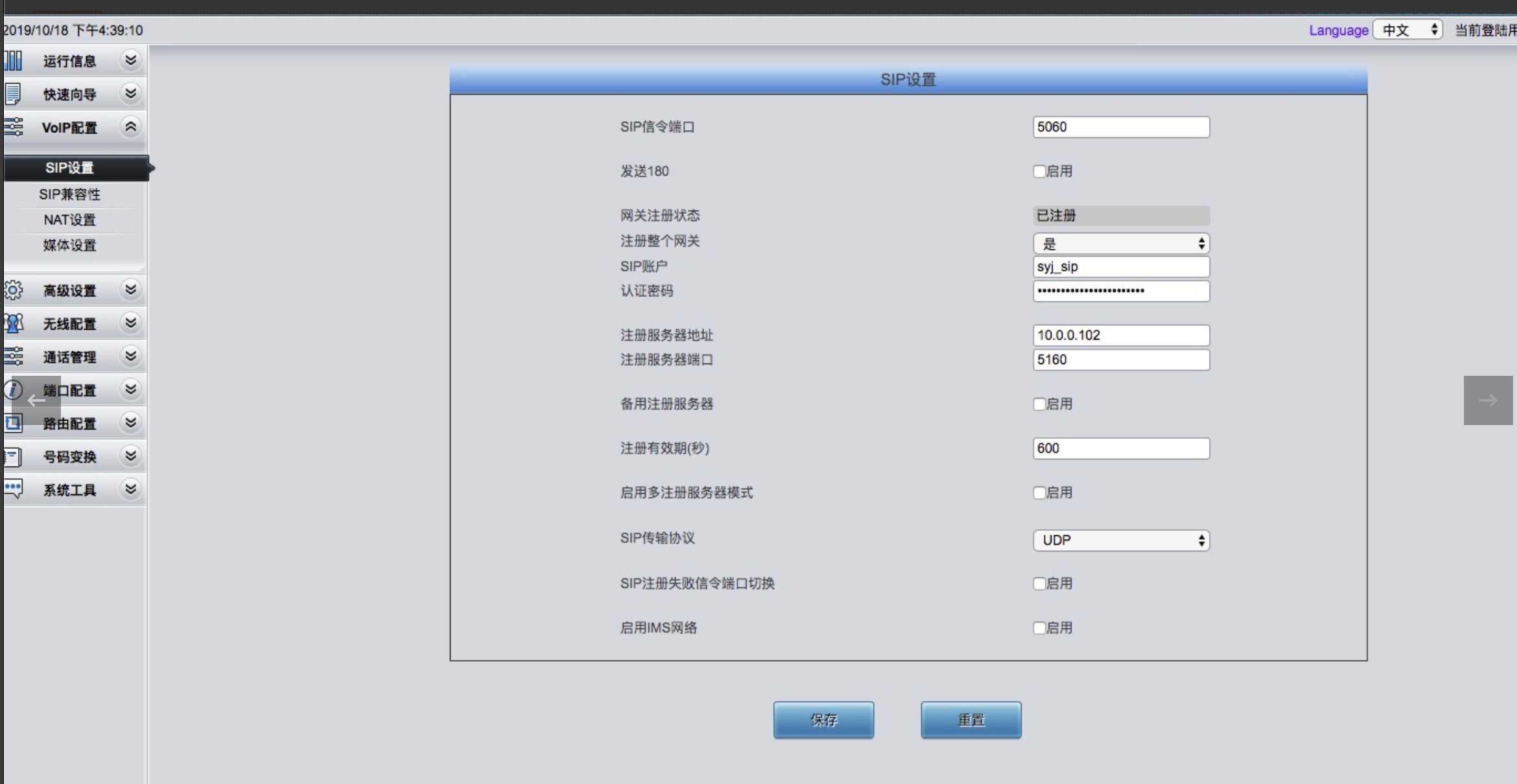

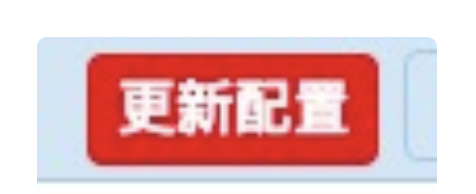

最后保存 FreePBX 配置，并在 SMG4004 后台选择“整机注册”到 FreePBX：

DTMF 设置

网关和 FreePBX 的 DTMF 建议保持一致，常用：

RFC2833

如果菜单、语音邮箱或按键转接异常，优先检查 DTMF。其次检查编解码器，先用保守的 alaw、ulaw 做测试。

常见问题

网关注册不上：

• FreePBX chan_sip 是否启用；
• 端口是不是 5160；
• 中继密码是否一致；
• 防火墙是否放行内网 UDP 5160；
• 网关和 FreePBX 是否能互 ping。

能呼出但无声音：

• RTP 端口是否被防火墙拦截；
• FreePBX 的 Local Networks 是否填写；
• 是否跨 NAT；
• 网关和 FreePBX 是否在同一内网。

能注册但呼入不到分机：

• 网关移动到 SIP 的路由是否启用；
• FreePBX 是否有入站路由；
• context=from-pstn 是否正确；
• 是否把呼叫送到了不存在的 DID。

下一步

电话链路跑通后，再处理短信。短信不要强行塞进 FreePBX；更推荐让网关通过 API、邮件或本地脚本把短信交给 Telegram Bot。
